INNOFLOAT

Verzugsfrei und flexibel spannen

Verzugsfrei und flexibel spannen

Spannen Sie Ihre dünnwandigen Werkstücke verzugsfrei mit schwimmenden Spannelementen

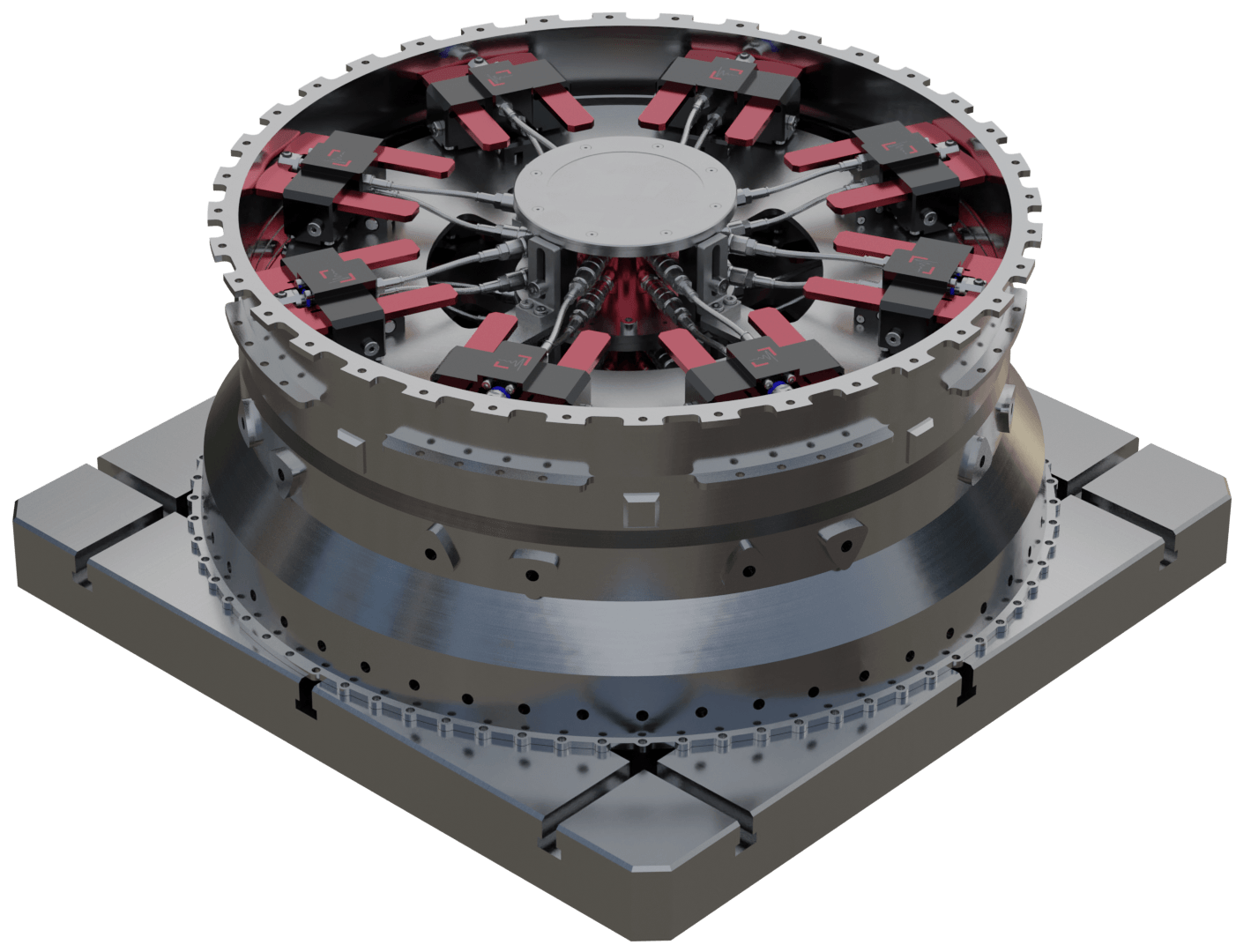

Modulares Spannsystem für die CNC Bearbeitung große und komplexe Bauteile

Flexibles Spannsystem für dünnwandige Werkstücke

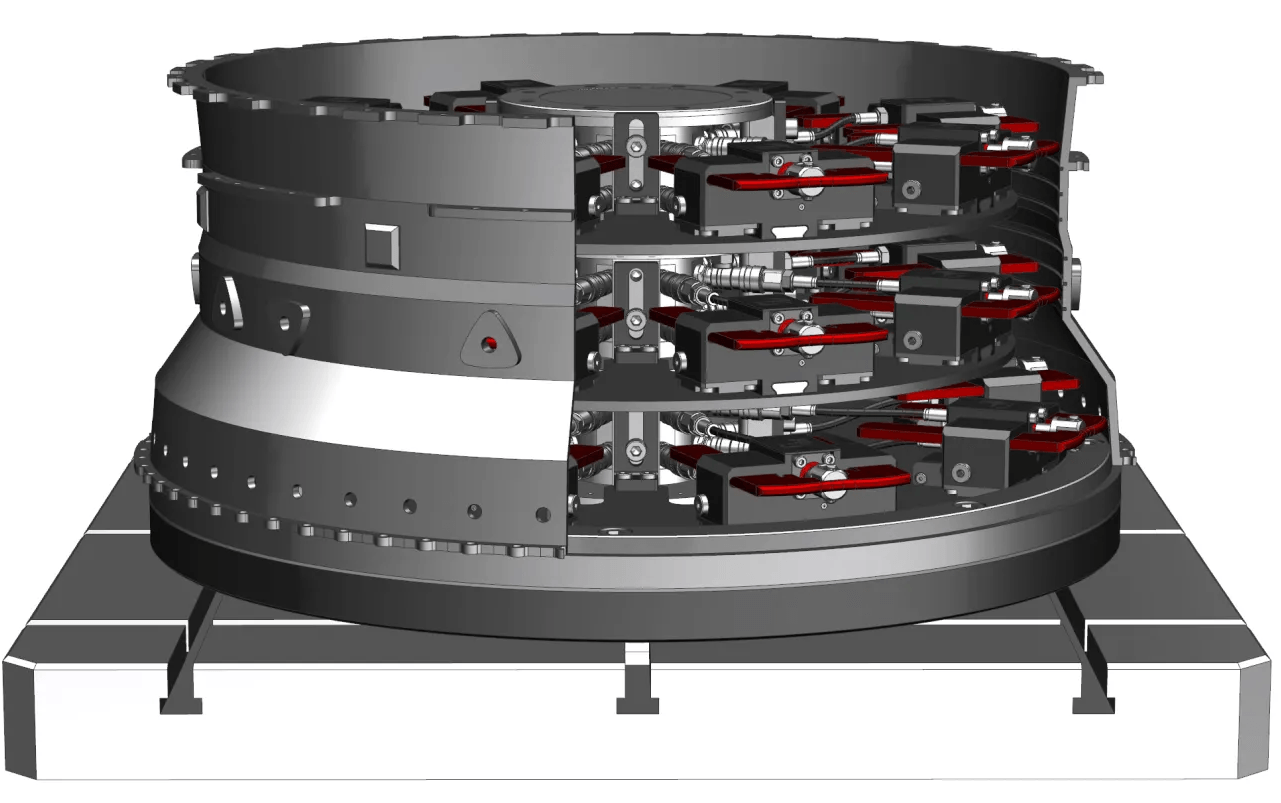

Modulares Spannsystem für große dünnwandige Komponenten

Verzugsfreies Spannen

Das Spannsystem INNOFLOAT funktioniert nach dem Prinzip einer schwimmenden Einspannung. Hierbei richten sich die einzelnen Spannelemente des Systems an der Geometrie des Werkstücks aus, ohne das Werkstück zu verformen.

Das INNOFLOAT Spannsystem eignet sich durch die anschwimmenden Elemente besonders für große und dünnwandige Werkstücke, die durch konventionelle Spannmethoden nur mit viel Aufwand eingespannt werden können.

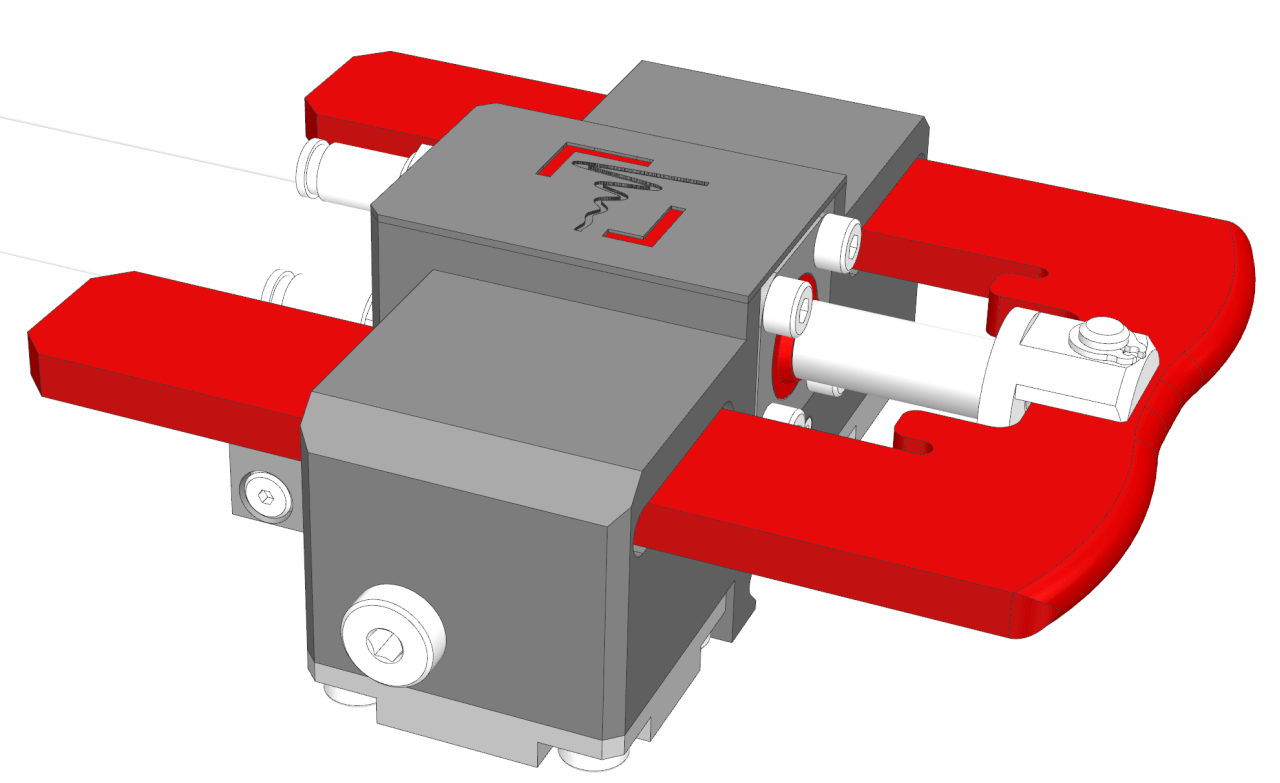

Einstellbare Module

Die Spannbacken der einzelnen hydraulischen Module legen sich im ersten Schritt an die Geometrie des Werkstücks an, ohne es zu verformen. Die Anlegekraft ist stufenlos einstellbar. Im zweiten Schritt werden die Spannbacken mit einer deutlich höheren Spannkraft in Ihrer Lage fixiert.

Weil das Werkstück nicht verformt wird, kann es an vielen Stellen eingespannt werden, wodurch eine hervorragende Stützwirkung und Schwingungs-dämpfung erreicht wird.

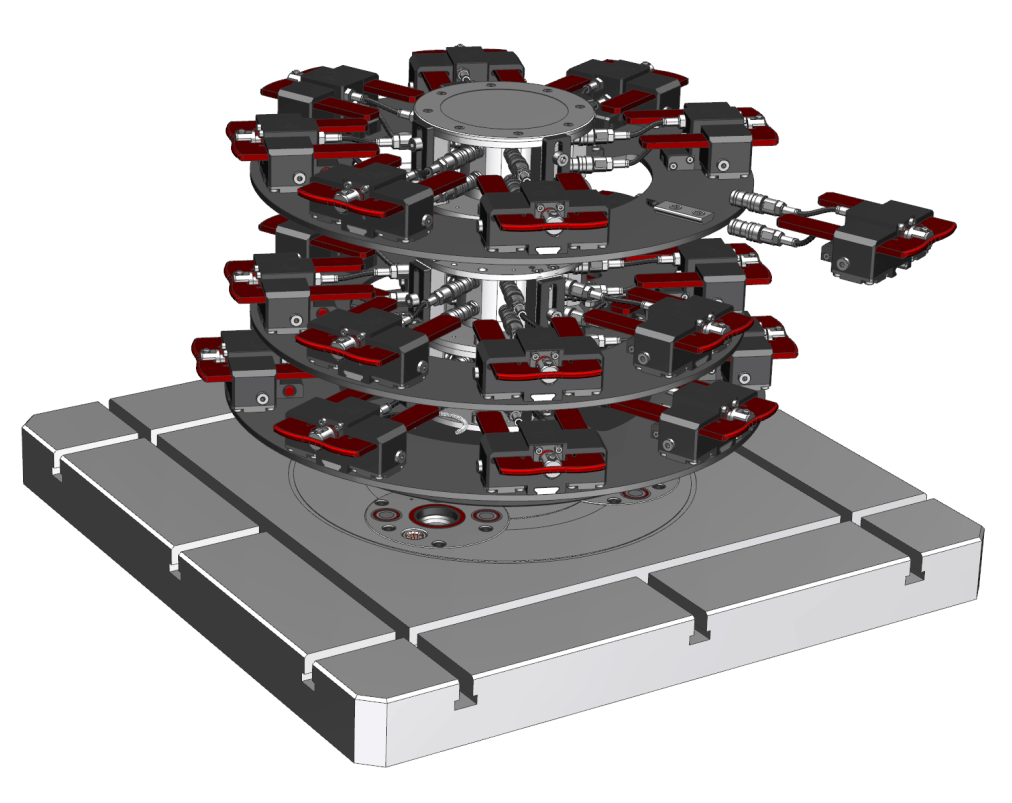

Modulares Casingspannsystem explodierte Ansicht

Einfach Automatisiert

Der INNOFLOAT ist ein hydraulisches Spannsystem, das zentral angesteuert wird und sich dadurch in jeder Produktionsumgebung einfach automatisieren lässt. Mit der Hydraulik können große Werkstücke selbst mit hunderten von Spannstellen in wenigen Sekunden gespannt werden.

Die Spannkräfte der Hydraulik bleiben zuverlässig immer gleich auf dem eingestellten Wert.  Eine Fehlbedienung ist ausgeschlossen und der Fertigungsprozess ist sehr stabil, wodurch das Prozessrisiko deutlich sinkt.
Komponentenplatte modulares Spannsystem

Wiederverwendbar

Der Aufbau des INNOFLOAT Systems ist modular gestaltet, damit unterschiedliche Werkstücke durch einen einfachen Umrüstvorgang mit dem gleichen Spannsystem gespannt werden können – lange Bereitstellungszeiten und Investitionen in Spezialvorrichtungen entfallen.

Zum Umrüsten müssen lediglich die an die jeweilige Werkstückgeometrie angepassten Grundplatten in das System eingewechselt werden. Der INNOFLOAT wird dadurch sehr wirtschaftlich, da alle hydraulischen Bauelemente wiederverwendet werden können.

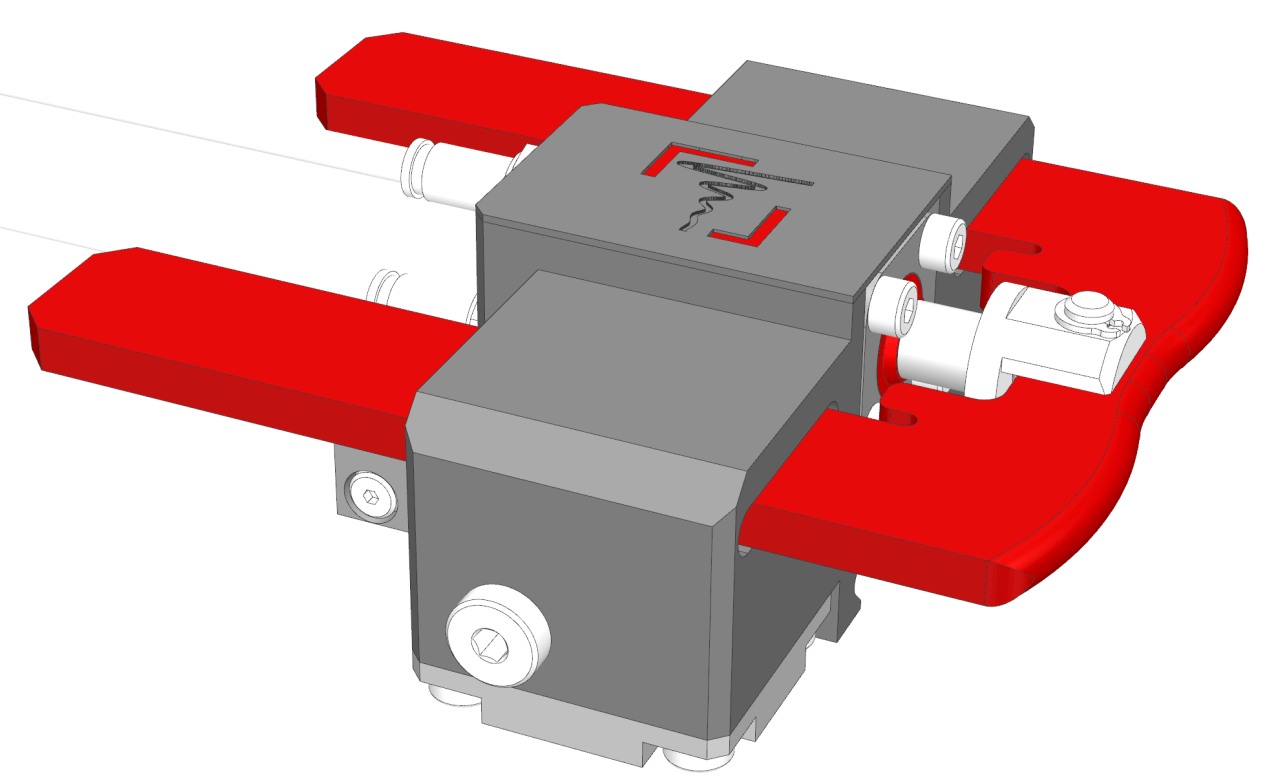

Schwimmendes Spannprinzip

Der patentierte INNOFLOAT spannt schwimmend und passt sich so ans Werkstück an, dass Verzüge ausgeglichen werden.

Stabile Werkstückbearbeitung

Der INNOFLOAT stabilisiert Werkstücke und dämpft Schwingungen, wodurch eine leistungsfähigere Bearbeitung möglich wird.

Schnellste Bereitstellungszeit

Unser modulares Spannsystem INNOFLOAT kann sehr schnell an Ihr neues Werkstück angepasst werden.

Hohe Wirtschaftlichkeit

Der INNOFLOAT ermöglicht leistungsfähigere Prozesse. Ausschuss wird vermieden, weil Verzüge ausgeglichen werden.
